DELL 5I/6I阵列卡快速设置图文教程

　　这时候在PD Mgmt中看到磁盘为Offline状态，这时候就可以使用Force Online修复磁盘

　　DELL5/I 阵列卡设置图文说明

　　DELL PERC 5i SAS Raid卡，双通道SAS Raid卡，最多可以接8个SAS接口或者SATA接口的服务器硬盘，LSI Logic 1068 SAS控制芯片，IOP333的协处理器，512M DDRII Reg-ECC缓存，带有缓存电池，支持多种阵列模式：0、1、5、10等，原生PCI-E 8X接口，兼容PCI-E 16X插槽

　　3Gb/s 8端口内部SAS RAID适配器

　　作为首个推向市场的8端口串行SCSI(SAS)RAID解决方案，5/i为SAS驱动器、SATA II驱动器或者两种驱动器的任意组合提供了高级的容错性能。采用高性能Intel I/O处理器优化RAID性能、并通过PCI-Express主机接口提高带宽的SAS 8408E提供了智能而强健的RAID解决方案。另外，此适配器支持256MB DDRII SDRAM用于数据缓存，并且支持智能便携式电池备份模块(iTBBU)，可在72小时完全断电事故下保存缓存数据。便携式缓存模块甚至能移到新的 MegaRAID适配器上，同时保存完整的数据。

　　特性

　　8个内部SAS/SATA端口

　　两个x4 SFF 8484连接器

　　每端口全双工3 Gb/s吞吐速率

　　支持RAID0、1、5、6、10、50及60

　　支持大于2TB阵列

　　Intel IOP333 I/O处理器

　　遵从PCI Express 1.0a

　　每线2.5 Gb/s

　　x8线带宽

　　256MB DDRII 400MHz SDRAM智能便携式电池备份DIMM模块

　　高级数据完整性和可恢复性，增强的故障处理和报告功能

　　在线容量扩展(OCE)

　　在线RAID级别升级(RLM)

　　全面的管理和配置功能

　　完全SAS扩展支持(可支持32个硬盘)

　　下面是此卡的设置图文说明：

　　进入设置界面，显示阵列管理快捷键+，固件版本，与磁盘

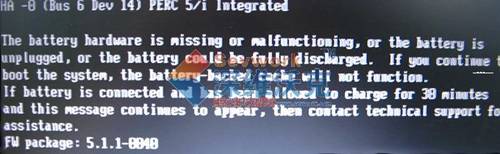

如果有这样的信息：

　　表示阵列卡没有电池、电池没充好电、电池有问题。

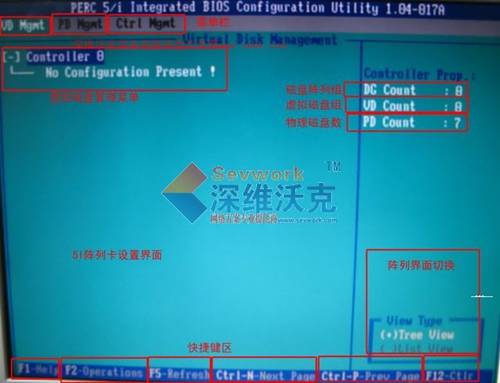

　　主界面说明：

　　按 组合键之后，默认情况下显示 Virtual Disk Management(虚拟磁盘管理)菜单屏幕。 此屏幕以与 Microsoft Windows 资源管理器类似的可扩展树目录的形式，显示控制器、虚拟磁盘、物理磁盘、可用空间、热备份及其它细节。如下图：

　　菜单栏：每个主菜单的选项：

　　· (VD Mgmt)菜单：Virtual Disk Management(虚拟磁盘管理)

　　· (PD Mgmt) 菜单：Physical Disk Management(物理磁盘管理)

　　· (Ctrl Mgmt)菜单：Controller Management(控制器管理)

　　快捷键区：显示了可用于在 BIOS 配置公用程序的不同屏幕之间移动的菜单键。

　　因为篇幅有限有限如想更多的内容，可以下载完成的doc版本
