机箱/主板连线技巧分享

　　主板上前置面板的接线部(F_PANEL)

　　由于主板前置面板开关机插座各家厂商定义会有不同，因此用户必须在安装前找到这部分针脚的定义，通常主板说明书或是主板的PCB上都会有说明。这里需要特别说明的是，硬盘灯(HDD LED)接反了是不会亮的，若听见硬盘在运转但灯没亮，只需把插头反接即可。其它插头的插接方法类似，若不能正常工作，反接过来即可。

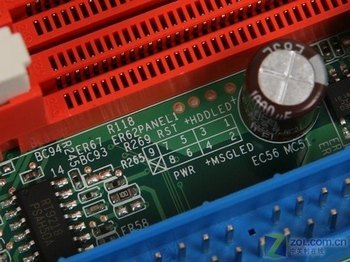

　　主板PCB上对前置插座的针脚定义

　　对比上图的针脚定义，我们将连接线安装如下。

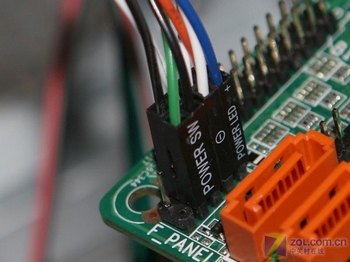

　　实际安装效果图

　　另外值得注意的是，华硕的主板前置连接线与其他家定义都是完全不同的，自成一套体系。不过华硕主板通常提供“Q-Connector”连接插座，方便用户连接。另外，微星部分高端主板也提供了这种插座，主要是可以让用户把各种插头先连接到连接模块上，使用户更方便的与主板进行连接。

　　微星和华硕提供的连接插头展示

　　全文总结：

　　虽然以上连接针脚定义复杂，而且连接线也比较多，但是在一一理清之后，我们可以由简到繁，轻松的解决这方面的问题。而主板厂商提供的一些连接模块也能够方便用户进行安装。不过笔者最后仍要特别说明一下，一定要先安装完毕各种连接线之后，再将主板用螺丝固定在机箱之内 。反之，一旦主板固定在机箱中，在连接各种线头是无疑是非常困难的。
