图解主板跳线接法的所有秘密

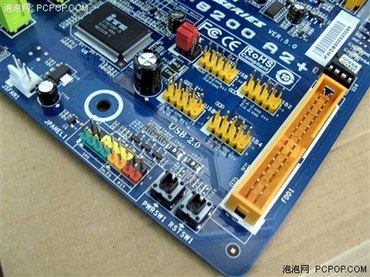

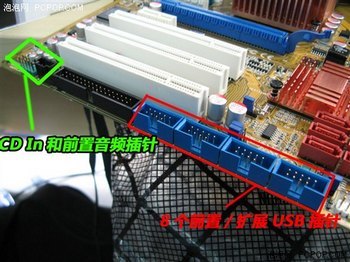

　　要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针(如上图)，找前置USB的时候大家只要看到这种9pin的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。

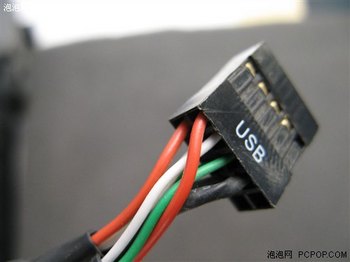

　　现在一般机箱上的前置USB连线搜是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。

　　●前置音频连接方法

　　由于前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。那么前置音频到底是不是那么难接呢，我们一起来看一看。

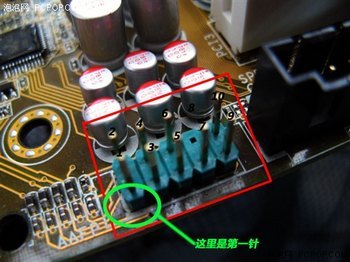

　　从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准(如上图)。从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。

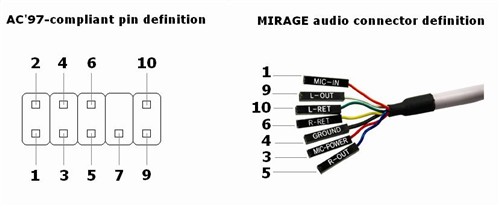

　　上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义：

　　1——Mic in/MIC(麦克风输入)

　　2——GND(接地)

　　3——Mic Power/Mic VCC/MIC BIAS(麦克风电压)

　　4——No pin

　　5——LINE OUT FR(右声道前置音频输出)

　　6——LINE OUT RR(右声道后置音频输出)

　　7——NO pin

　　8——NO pin

　　9——LINE OUT FL(左声道前置音频输出)

　　10——LINE OUT RL(做声道后置音频输出)

　　在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。

　　看起来线有点多，但是同样非常好记，大家不妨按照笔者记得方法。首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第6Pin插右声道，第9Pin和第10Pin插左声道。从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。这么记是不是很简单?

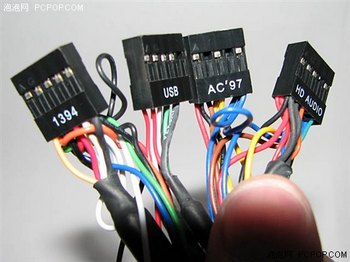

　　很多接线实际上都整合了，不用再为线序烦恼
