Illustrator中创建黑胶唱机

　　在下面的教程中，您将学习如何在Adobe Illustrator创建黑胶唱机图标。首先，使用简单的网格与网格对齐等基本的工具创建黑胶唱机的主要形态。然后将学习如何创建一个复杂的网格渐变。使用混合工具创建一个简单的混合物;利用现有的网格进行路径偏移的效果;您将会创建一个唱针和一个小旋钮。最后，充分利用外观面板，您将学习如何添加阴影，高光以及增加形状的层次感。

　　1. 创建一个新文件并设置网格

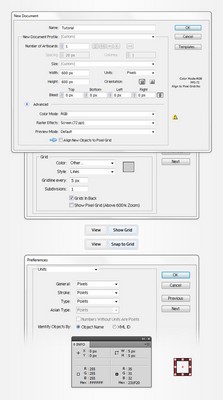

　　Ctrl+N创建600px*600px的新文档，RGB模式;屏幕(72ppi)，并确保“使新建对象与像素网格对齐”没有被勾选，点击确定。

　　启用网格(视图>显示网格)与网格对齐(视图>对齐网格)。首先，设置网格线间隔为5px，次分割线数值为1(编辑>首选项>参考线和网格);打开信息面板(窗口>信息)，实时预览形状的大小和位置。不要忘记设置单位为像素(编辑>首选项>单位 )。所有这些选项会大大提高你的工作效率。

        2. 创建主形状

　　步骤1

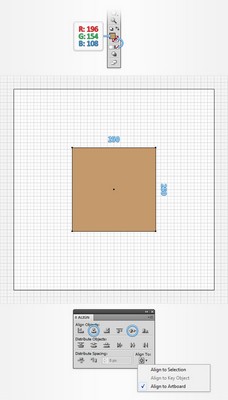

　　选择矩形工具(M)，创建一个250px的正方形，设置其颜色为R=196，G=154，B=108(对齐网格会减轻你的工作)。

　　接下来，打开对齐面板(窗口>对齐)，设置对齐画板(打开的弹出菜单中去显示选项，如下图所示)。选中创建的正方形，单击水平居中对齐，垂直居中对齐按钮。最后在图层面板中对该图层双击，重命名为“main”，然后锁定该图层，以确保你不会意外地选择/移动它(窗口>层)。

　　步骤2

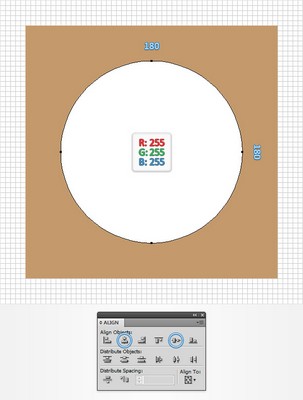

　　设置填充颜色为白色，选择椭圆工具(L)。创建一个180px的正圆，然后在对齐面板上点击水平居中对齐，垂直居中对齐按钮(记得对齐画板哦)。重命名为“vinylshadow”然后锁定图层。

　　步骤3

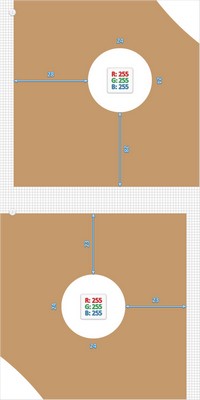

　　这一步你需要将网格线间隔设置为1px(编辑>首选项>参考线和网格)。在褐色正方形的左下角，使用椭圆工具(L)创建直径为24px的正圆，如下图所示。在图层面板上双击新建图形，命名为“knobshadow”，然后锁定。

　　继续在正方形的右上角，创建第二个直径为24px的正圆，位置如图2所示。将其重命名为“armshadow”，然后锁定。

　　3. 创建的黑胶

　　步骤1

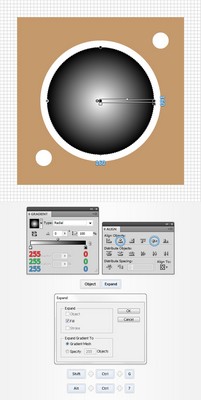

　　再次设置网格线间隔为5px(编辑>首选项>参考线和网格)。用椭圆工具(L)创建一个160px的正圆，然后在对齐面板上点击水平居中对齐，垂直居中对齐按钮。

　　选中新图形，打开渐变面板(窗口>渐变)，应用默认的渐变数值，选择径向渐变，右侧滑块设置为黑色(R=0， G=0，B=0)，左侧滑块设置在白(R=255，G=255，B=255)。确保选中该图形，设置对象>扩展，点击确定。

　　移动到图层面板，你会发现一个新的组。选择它，取消编组(Shift+Ctrl+G)，Alt+Ctrl+7(对象>剪贴蒙版>释放)释放现有蒙版。

 　　步骤2

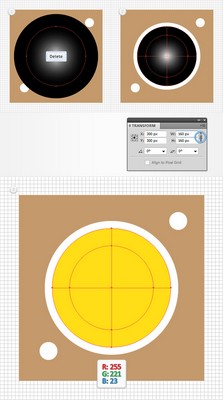

　　图层面板中，你会发现一个没有填充也没有设置任何效果的160px正圆，选择它，删除(键盘Delete);然后你会找到一个简单的网格，选中网格并打开变换面板(窗口>变换)，点击“约束宽度和高度的比例”按钮，在宽(或高)中输入160px，继续选中网格，将其填充色设置为黄(R=255，G=221，B=23)。

　　步骤3

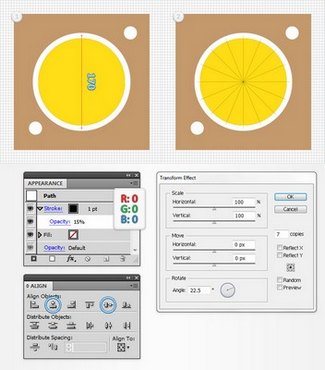

　　使用钢笔工具(P)，创建长为170px的直线，并在对齐面板上选中水平居中对齐，垂直居中对齐按钮。确保这个简单的路径在外观面板上被选中(窗口>外观)。

　　删除填充色，选择描边，设置颜色为黑色，不透明度降低到15%，然后在效果>扭曲和变换>变换中，输入以下数值(如图所示)，点击确定。在图层面板中将其锁定。你只需将它作为一个辅助线。

　　步骤4

　　禁用对齐网格(视图>对齐网格)。选择黄色网格，用网格工具(U)仅添加十二个网格点，如下图所示，使用上一步骤作为辅助。网格点设置完成之后，你可以删掉上一步产生的辅助线。
