CorelDRAW绘制流程图教程

Star Shapes(星形)及

Callout Shapes(插图框)工具。在属性栏中单击

Perfect Shapes (图形库)按钮，即弹出该图库中的各种形状造型供用户选择;

　　图2-9基本图形库

　　Basic Shapes Tool (基本图形工具)组中其余的工具图形库展示。

　　图2-11 箭头图形库 　　　图 2-12 流程图库 　.　图 2-13 星形图库 图2-14 插图框库

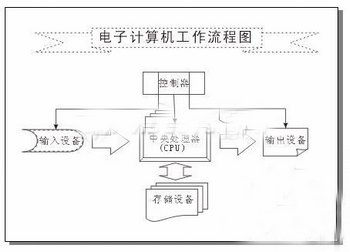

　　图2-8 使用基本图形工具绘制的流程图

　　2.1.3　属性设置

　　要想自如的使用Interactive Connector Tool(交互式连接工具)和Basic Shapes Tool (基本图形工具)绘制图形，是离不开对相应工具栏的了解和设置的。Interactive Connector Tool(交互式连接工具)并不是只能用来画流程图，通过对它的属性栏的设置，可以绘制出多种线 段(包括实线、虚线等线型)和各种形式的箭头、箭尾;而通过对Basic Shapes Tool (基本图形工具)组的属性栏的应用设置，可以最大限度的发挥使用该组工具时的灵活性及精确性 。下面我们就一起来对这两个工具的属性进行更仔细的了解。

　　Interactive Connector Tool(交互式连接工具)属性栏：

　　图2-16 交互式连接工具的属性栏

　　在前面的应用中，大家已经使用过这个属性栏的部分属性设置项就不再说了，在这 里将讲解没有用过的部分属性设置项。

　座标位置设置项：此选项可通过设置X值和Y值，改变选定图形中心点的位置;

　图形尺寸设置项：此选项可通过设置横向值和纵向值，该变选定图形的尺寸大小 ;

　图形比例设置项：此选项可通过设置横向和纵向的比例，按比例关系改变选定图 形的形状;

　旋转角度设置项：在此选项中可以设置选定图形的旋转角度，使图形按照设定的 角度产生旋转;

　图形反转设置按钮：单击上面的按钮可使所选图形产生水平方向的反转;单击下 面的按钮可使所选图形产生垂直方向的反转;.

　　Basic Shapes Tool (基本图形工具)组的属性栏

　　图 2-18 Basic Shapes Tool (基本图形工具)组的属性栏

Basic Shapes Tool (基本图形工具)组的属性栏与Interactive Connector Tool(交互式连接工具)属性栏差不多，只是增加了
