CorelDRAW添加图形标注的方法

利用CorelDRAW 提供的

Callout Tool(标注工具)，可以为对象标注连线标记。标记线可以由一段或两段组成。在绘制标记线时，文本光标出 现在线的末端，使用户能够输入标记文本。添加图形标注的步骤如下：

　　绘制或导入图形对象;

在工具箱中选择

Freehand (手绘)工具/

Dimension Tool(尺寸工具); 单击属性栏中的

Callout Tool(标注工具)按钮;

　　在需标注的位置单击第一条标记线的起点;

　　移动鼠标到适当位置，单击第一条标记线的终点(即第二条标记线的起点);

　　在要放置标记文本的地方单击第二条标记线的终点(此时光标出现);

　　输入标记文本，按Enter(回车)键即可完成此次(两段标记线的)标注;

　　在需标注的位置单击第一条标记线的起点;

　　移动鼠标到要放置标记文本的地方双击(此时光标出现);

　　10.输入标记文本，即可完成此次(一段标记线的)标注。

　　图 2-81添加图形标记

　　2.4.3　使用比例尺.

　　在许多的技术文档中，都要求使用比例尺，以保证实施时的准确性。使用比例尺后 ，可以调整图形的大小以合适的尺寸打印输出来，而不必担心设计尺寸的失真。系统默认时的比例是1：1，但 我们可以通过下面的操作修改比例尺的值：

　　单击Tools/Options命令，弹出Options(选项)对话框;

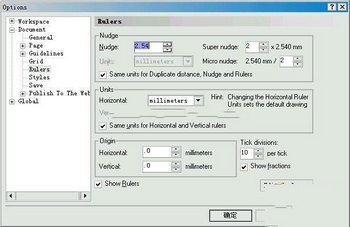

　　在对话框左侧的列表中单击Document(文档)左边的“+”号，展开其内容后单击Rulers(尺度)，在 右侧显示其属性页;

　　图 2-82

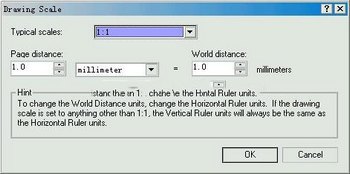

　　在Rulers的属性页中单击Edit Scale(编辑比例) 按钮，弹出Drawing Scale(比例尺)对话框; .

　　图 2-83.

　　从Typical Scales (标准比例)下拉列表框中选择一个合适的比例或在Page distance(页面距离)和World distance(实际距离)调节框中设置适当的参数;

　　单击OK按钮，返回Options(选项)对话框;

　　再单击OK按钮，返回绘图窗口，此时图形对象的比例尺已全部自动更新，包括动态比例尺。

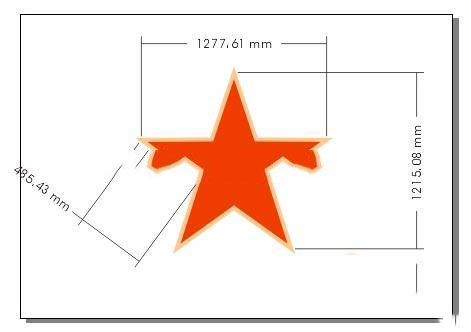

　　图 2-84 比例尺为1：10 的五角星尺寸标注
